現有的按鍵開關一般包括中間開有通孔的固定架,通孔內固定有功能件,固定架正面卡接有面板和按鈕蓋,功能件上裝有能指示通斷的發光源，發光源一般為LED燈。然而,傳統的開關都是將LED燈放置到功能件.上,LED燈的電源線焊接到接線端子上,.如用軟線作LED燈電源線,將需要較長的線,且影響按鈕蓋的活動、安裝及外觀。該種結構由于一直是處于通電狀態，在安裝或維護時,易發生觸電事故,不安全。深圳輕觸開關廠家英尚微電子作為國內專注于研發生產銷售輕觸開關、LED開關、按鍵開關、微動開關等電子開關元件的供應商。下面介紹關于帶接觸式LED燈的按鍵開關結構。

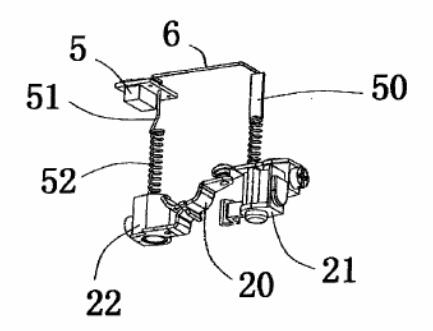

帶接觸式LED按鍵開關，包括中間開有通孔的固定架,通孔內固定有功能件,固定架正面卡接有面板和按鈕蓋;功能件內一邊設有蹺板以及與蹺板對應的出線端子,另一邊中部設有與蹺板連接的進線端子,按鈕蓋上裝有能指示通斷的發光源，發光源一端連接有與出線端子相導通的插片,另一端連接有與進線端子相導通的插針;出線端子與插片之間以及進線端子與插針之間均設置有彈簧。

由于將LED燈設置在按鈕蓋上，為此特設計了接觸方式來提供LED燈電源，按鈕蓋扣到位時，插片與彈簧接觸,同時插針也與彈簀接觸,線路就導通;按鈕蓋拆開時,插片與彈簧分開,同時插針也與彈簧分開,LED燈不供電。其使用方便、安全,且外觀美觀。英尚微電子支持供樣及技術支持。


本文關鍵詞：LED輕觸開關    按鍵開關
