隨著用戶越來越重視生活的品質感，對電器產品的追求不再局限于對功能上的滿足，而是更加注重于其產品設計和使用體驗上所帶來的滿足感和愉悅感。就電器開關而言，不但需要具備控制電路通斷的功能，還需要具備帶燈指示效果、自鎖功能、復位功能等。同時目前市場上的按鈕帶燈自鎖復位開關存在接線端子多、體積大、成本高、穩定性能差等問題。

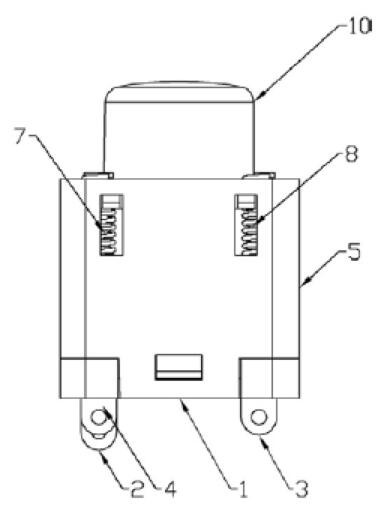

按鈕帶燈開關自鎖復位采用了彈簧導電的設計，包括底座、第一接線端子、第二接線端子、第三接線端子、殼體、自鎖復位開關、第一復位彈簧、第二復位彈簧、發光組件和按鈕；發光組件固定設置在按鈕的下方，按鈕的外側與殼體的內腔滑動連接，第一復位彈簧和第二復位彈簧均位于底座和按鈕之間，第一復位彈簧的上端與發光組件的第一電極電連接，第一復位彈簧的下端與第一接線端子電連接，第二復位彈簧的上端與發光組件的第二電極電連接，第二復位彈簧的下端與第三接線端子電連接；第一接線端子、第二接線端子、第三接線端子均設置在底座上；自鎖復位開關設置在殼體內且位于按鈕的下方，自鎖復位開關包括自鎖復位結構和冷動板，自鎖復位開關的通斷通過按鈕推動實現；當自鎖復位開關處于通狀態時，冷動板位于最低處，第一接線端子和第二接線端子通過冷動板電連接；當自鎖復位開關處于斷狀態時，冷動板位于最高處，第一接線端子和第二接線端子斷開電連接。所以，本發明只需要三個接線端子數量，相對于現有技術中的開關來說，本發明的接線端子數量更加少，結構緊湊，而且具有良好的穩定性。
