輕觸開關是一款具有接觸電阻荷小、精確的操作力誤差、規格多樣化等方面的優勢的電子開關元件，輕觸開關的操作力與簧片所處的狀態有所關聯的。開始力與簧片的壓縮的距離成正比當簧片壓縮到50%一70%時操作力突然減少，并伴有“滴答”聲。導龜橡膠開關通常是有兩種結構的。操作力曲線隨橡膠塊的幾何形狀不同有著比較大的的差別。輕觸開關主要應用在彩色電視機、黑白電視機、音響設備、錄像機、攝像機、計算機、游戲機、傳真機、對講機、警棍、機床控制裝置、復印、打印機、電子儀器、儀表和其它家用電器。下面輕觸開關廠家英尚微電子簡單介紹一下關于輕觸開關元件的相關知識。

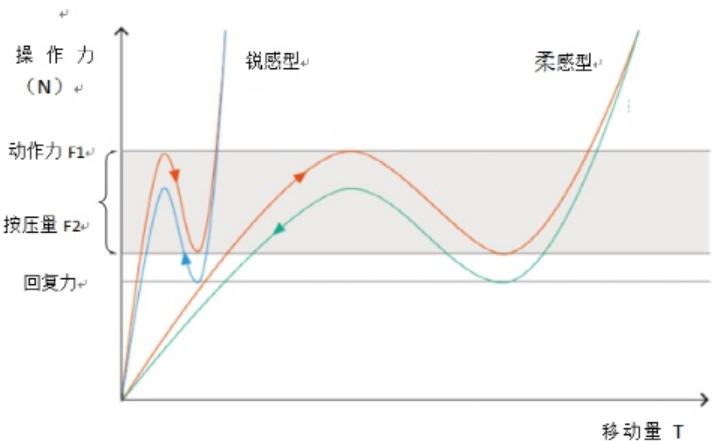

以上曲線代表了輕觸開關被施加壓力時其反作用力的變化過程。

1、 初始狀態即開關未按壓的狀態。

2、 力最大時狀態：開關受到操作力作用時，彈片中心位的反作用力開始增加，當達到平衡時，此時彈片的反作用最大（Fa），此時彈片即將進入翻轉。

3、 接觸到底部時的狀態：此時彈片迅速翻轉，直至與底部的觸點接觸（Fb）。



再帶你認識曲線圖：





從以上的曲線引申出輕觸開關的幾個重要參數

1、 操作力 F1

2、 總行程 T

3、 按壓量 F2

4、 手感（觸感）= F1 / F2 *100%



在選擇輕觸開關時，我們一般對產品的操作力、手感等機械性能比較關注，特別是在一個產品上用多個開關的。對操作力、手感的一致性特別關注。英尚微電子專注開關設計、制造、生產26年，所有產品100%自動化全檢，操作力能控制在±20gf內、手感能控制±15%內。



從以上曲線可以看出，影響輕觸開關產品手感的因素有以下幾項：

1、 操作力

2、 回復力（復原開關所需的力）

3、 行程（移動的距離）



在同一操作力情況下，行程長時觸感柔軟順滑，行程短時觸感敏銳迅捷。即使是同一行程，按壓率發生變化時手指感受到的觸感也會發生變化（普遍認為40%～60%為佳）。



本文關鍵詞：輕觸開關
